Pozor vlak - astabilní klopný obvod - elektronická stavebnice

Detailní popis produktu

Pro koho?

•  Tahle stavebnice je vhodná pro ty, kteří s pájením nemají žádné zkušenosti a chtějí se přiučit alespoň základy, aby se v budoucnu mohli věnovat složitějším obvodům.

Popis výrobce:

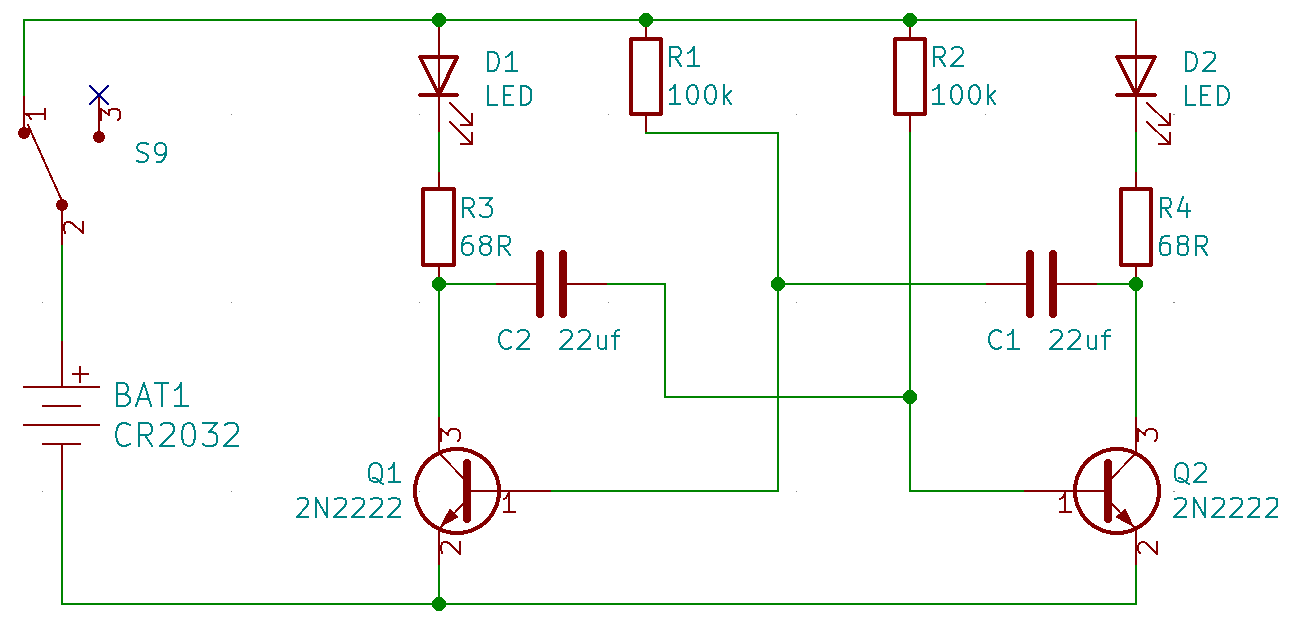

• I obyčejný blikač může mít zajímavé jednoduché zapojení, kdy se střídavě spínají́ tranzistory, čímž se následně rozsvěcují odpovídající LED diody.
• Doba, za kterou se tranzistory překlopí, je dá hodnotami součástek R1 a C1 resp. R2 a C2.
• Po připojení napájecího napětí se vlivem nepřesnosti (rozdílnosti) součástek otevře jeden z tranzistorů např. Q2. Kondenzátor C1 je pak uzemněn přes Q2 a z druhé strany nabíjen přes rezistor R1.
• Při dosažení průrazného napětí UBE (cca 0.7V) tranzistor Q2 spustí Q1. To se periodicky opakuje u obou tranzistorů Q1 i Q2.

Doporučený postup osazování součástek:

• Nejprve osaďte LED diody na přední straně.
• Ujistěte se, že zelený puntík (značka) na diodách je orientována vždy nahoru (desku si otočte tak, aby popisky nebyly vzhůru nohama).
• Poté připájejte tranzistory, rezistory a kondenzátory.
• V dalším kroku otočte desku a přidělejte držák baterie BAT1 a spínač ON-OFF.
  Poté již stačí vložit baterii a zapnout vypínač.
